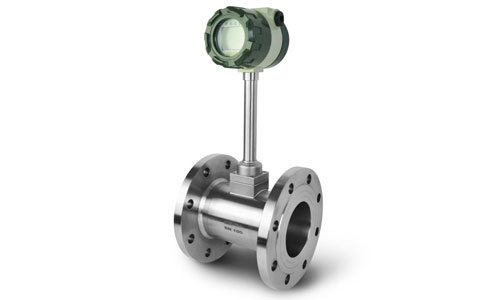

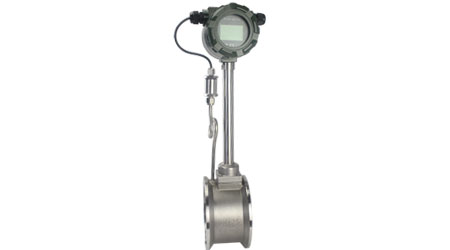

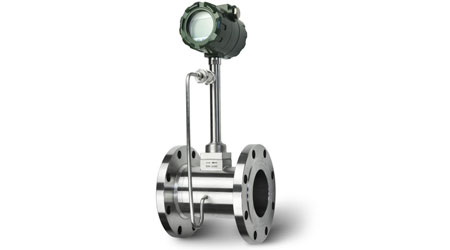

智能涡街流量计执行《JB/T9249-1999涡街流量传感器》，检定标准《JJG1029-2007涡街流量计检定规程》来执行和检定。
1、集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量；
2、全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算；
广泛应用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量，多用于液体、蒸汽以及压缩空气、煤制气等多种中高流速介质的流量测量。
|
连接方式 |
法兰连接或夹装 |
|
精度等级 |
液体：±1.0R（管道式）；±2（插入式） 气体或蒸汽：±1.5R（管道式）；±2.5（插入式） |
|
使用条件 |
介质温度：-40℃～+70℃（常温T1）；-40℃～+250℃（中温T2）；-40℃～+350℃（高温T3） 环境温度：-20℃~+60℃；相对湿度：5～90；大气压力：86～106KPa |
|
工作电源 |
A.外电源：+24VDC±15，纹波≤±5，适用于4-20mA输出、脉冲输出、RS485等 B.内电源：1节3.6VDC锂电池，当电压低于2.0时出现欠压指示。 |
|
整机功耗 |
A.外电源：＜1W；B.内电源：平均功耗≤1W，可连续使用三年以上。 |
|
输出功能 |
①脉冲信号；②4 ~ 20mA电流信号；③RS485通讯；④HART协议 |
|
公称通径 |
管道式 |
插入式 |
连接方式 |
耐压等级 |
特制耐压 |
|||
|
液体测量 |
气体测量 |
液体测量 |
气体测量 |
|||||
|
（mm） |
（m3/h） |
（m3/h） |
（m3/h） |
（m3/h） |
------- |
（Mpa） |
（Mpa） |
|
|
DN15 |
1.2-6.2 |
5-25 |
|
法兰/夹装 |
1.6/2.5 |
4.0 |
||
|
DN20 |
1.5-10 |
8-50 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN25 |
1.6-16 |
10-70 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN32 |
1.9-19 |
15-150 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN40 |
2.5-26 |
22-220 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN50 |
3.5-38 |
36-320 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN65 |
6.2-65 |
50-480 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN80 |
10-100 |
70-640 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN100 |
15-150 |
130-1100 |
法兰/夹装 |
1.6/2.5 |
||||
|
DN125 |
25-250 |
200-1700 |
法兰/夹装 |
1.6 |
||||
|
DN150 |
36-380 |
280-2240 |
法兰/夹装 |
1.6 |
||||
|
DN200 |
62-650 |
580-4960 |
70-700 |
600-6000 |
法兰/夹装/插入 |
1.6 |
||
|
DN250 |
140-1400 |
970-8000 |
110-1100 |
1060-10600 |
法兰/夹装/插入 |
1.6 |
||
|
DN300 |
200-2000 |
1380-11000 |
180-1800 |
1500-15000 |
法兰/夹装/插入 |
1.6 |
||
|
DN350 |
|
210-2100 |
2000-20000 |
插入 |
1.6 |
|
||
|
DN400 |
270-2700 |
2700-27000 |
插入 |
1.6 |
||||
|
DN450 |
350-3500 |
3300-33000 |
插入 |
1.6 |
||||
|
DN500 |
450-4500 |
4200-42000 |
插入 |
1.6 |
||||
|
DN600 |
600-6000 |
6100-61000 |
插入 |
1.6 |
||||
|
DN800 |
800-8000 |
11000-110000 |
插入 |
1.6 |
||||
|
DN1000 |
1200-12000 |
17000-170000 |
插入 |
1.6 |
||||
|
DN1200 |
1800-18000 |
24000-240000 |
插入 |
1.6 |
||||
|
DN1500 |
2600-26000 |
38000-380000 |
插入 |
1.6 |
||||
|
（智能涡街流量计）型号 |
（智能涡街流量计）说明 |
||||||||
|
LUGB |
-□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
||
|
仪表类型 |
1 |
|
|
|
|
|
|
法兰连接（管道式） |
请参考【流量范围及性能指标】表格中参数→连接方式 |
|
2 |
法兰夹装（管道式） |
||||||||
|
3 |
简易安装（插入式） |
||||||||
|
4 |
球阀安装（插入式） |
||||||||
|
测量介质 |
1 |
气体 |
|||||||
|
2 |
液体 |
||||||||
|
3 |
蒸汽 |
||||||||
|
公称通径 |
** |
请参考【流量范围及性能指标】表格中参数→公称通径 |
|||||||
|
结构形式 |
Z |
一体式仪表 |
|||||||
|
F |
分体式仪表 |
||||||||
|
转换器类型 |
N |
传感器型：+12V或24V供电，输出三线制脉冲信号 |
|||||||
|
A |
变送器型：+24V供电，输出二线制4～20mA |
||||||||
|
B |
内供电，现场显示无信号输出 |
||||||||
|
C |
内供电+外供电，现场显示并输出二线制4～20mA（可增加协议输出） |
||||||||
|
D1 |
一体化温度补偿：适合饱和蒸汽 |
||||||||
|
D2 |
一体化温度压力补偿：适合过热蒸汽及一般气体 |
||||||||
|
防爆等级 |
N |
标准型，不防爆 |
|||||||
|
E |
隔爆型，ExdIICT5或ExdIIBT6 |
||||||||
|
耐压等级 |
N |
常规 |
|||||||
|
H(x) |
高压（协商订货） |
||||||||
